Multimetru digital YATO TRUE RMS

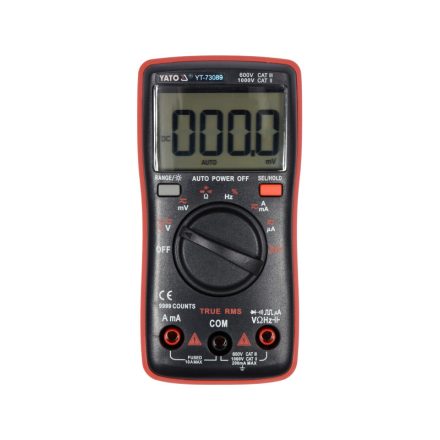

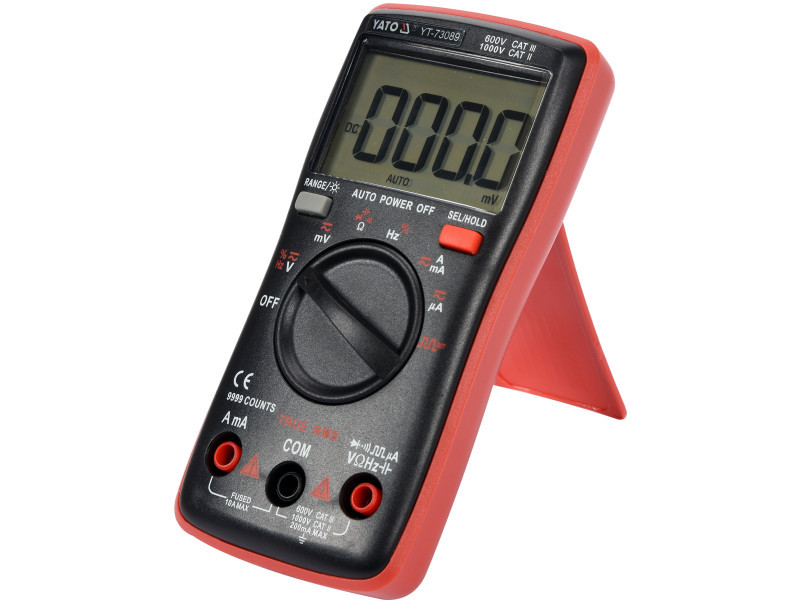

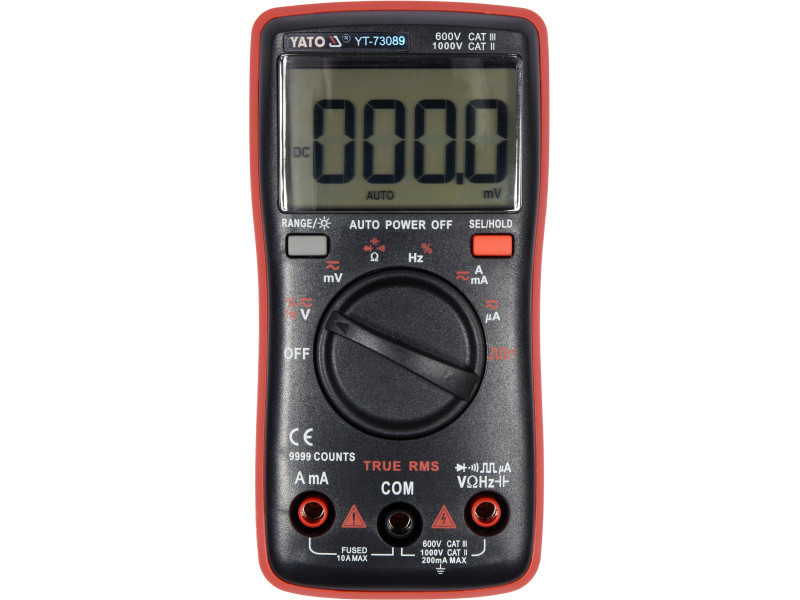

YT-73089 univerzális mérőműszert TRUE RMS funkcióval és automatikus tartománnyal minden méréshez. Lehetővé teszi az alapvető és haladó mérések végrehajtását elektromos mennyiségekben. A népszerű burkolat, a kis méret és a nagy háttérvilágítású kijelző kombinációja magas mobilitást biztosít kényelmes működtetéssel. A multiméter gyorsaságát, pontosságát és mérései ismétlődését a modern irányítópanel és a magas minőségű mérőszondák biztosítják, melyek méretét és pontosságát mind a hobbisták, mind a szakmai szerviztechnikusok értékelni fogják. A négyszögjel-generátor segít például a fülhallgatók vagy hangszórók diagnosztizálásában, és egy különleges mikroamperekben végzett árammérési beállítás lehetővé teszi különféle szenzorok, például a HVAC berendezések lángérzékelőinek tesztelését. A mérőszondák vezetékeinek szigetelése szilikonból készült, ami rugalmas és ellenáll a magas hőmérsékleteknek.

Alapmérések:

• Váltófeszültség-mérés: A.C. 0-750 V, TRUE RMS
• Egyenfeszültség-mérés: D.C. 0-999,9 V
• váltóáram-mérés: A.C. 0-9,999 A, TRUE RMS
• Egyenáram-mérés: D.C. 0-9,999 A
• ellenállásmérés: 0-9,999 MΩ
• dioda teszt: IF 5 mA, UR 3 V
• áramkör folytonossági teszt: 0-50 Ω

További mérések:

• kondenzátor mérés: 0-9,999 mF
• frekvencia mérés: 0-9,999 Mhz
• töltési tényező mérés: 1-99%
• négyszögjel-generátor: 15 beállítás 50-től 5000 Hz-ig

Mérési pontosságok:

Példa az AC feszültségmérés pontosságának meghatározására. Számítások a mérési eredményhez: 235 V

• A YT-73096 mérőműszer mérési pontossága ebben a tartományban: ±(1,0% + 3), felbontás 0,1 V
• mérési hiba számítási képlete: (mérési eredmény x 1,0%) + 3 x felbontás
• számítás: (235 x 1,0%) + 3 x 0,1 = 2,35 + 0,3 = 2,65 V

Tényleges eredmény a mérési hibával a 235 V jelzéshez = 235 ± 2,65 V

• Eredmény a mérési hibával az egyenfeszültség-mérés jelzéséhez: 12 V = 12 ± 0,09 V
• eredmény a mérési hibával a váltóáram-mérés jelzéséhez: 8 A = 8 ± 0,15 A

A mérési felbontás és pontosság táblázata megtalálható a felhasználói kézikönyvben.

Beépített funkciók:

• TRUE RMS - egy ilyen funkcióval rendelkező mérőműszer a váltófeszültség/áram valódi effektív értékét jeleníti meg. Az átlagoló mérőműszerekkel ellentétben a valódi effektív értékkel rendelkező eszközök nemcsak a szinuszhullámok helyes értékét mutatják, hanem a torzult szinuszhullámokét is, mint például a magasabb harmonikusok, vagy a négyszög vagy háromszög hullámok. Ez egy nélkülözhetetlen funkció, ahol a pulzus tápegységek, motor inverter meghajtók, HVAC rendszerek stb. jelennek meg egy áramkörben.
• Hullámformagenerátor - a jelgenerálás beállítása a mérőműszer négyszögjel generálását eredményezi 50-től 5000 Hz-ig. A jelet például hangszórók diagnosztizálására vagy rádió alacsony frekvenciájú pályáinak ellenőrzésére lehet használni
• AUTO - a mérési tartomány automatikus beállítása. Ha egy kézi tartománybeállítással rendelkező mérőműszerrel mérünk ismeretlen értékeket a tárcsa segítségével, a méréseket sorban végezzük el a legnagyobb tartománytól egészen az a tartományig, amely a legpontosabb eredményt ad - különben kockáztatja a készülék károsodását. Másrészről, egy AUTO funkcióval rendelkező multiméternél csak egy mérést kell elvégeznie, és a mérőműszer automatikusan megtalálja az optimális tartományt. A multiméter alapértelmezés szerint AUTO módban indul
• RANGE - a mérési tartomány manuális megváltoztatása. Hasznos funkció, amikor sok azonos komponenst ellenőrizünk ismert értékkel, mint például egy sor ellenállás. A tartomány kézi beállítása jelentősen csökkenti ezeknek a méréseknek az idejét
• SEL - a mérési mód megváltoztatása, például AC-ről DC feszültségmérésre
• DATA HOLD - a jelenleg mért érték kijelzőn tartása

További információk:

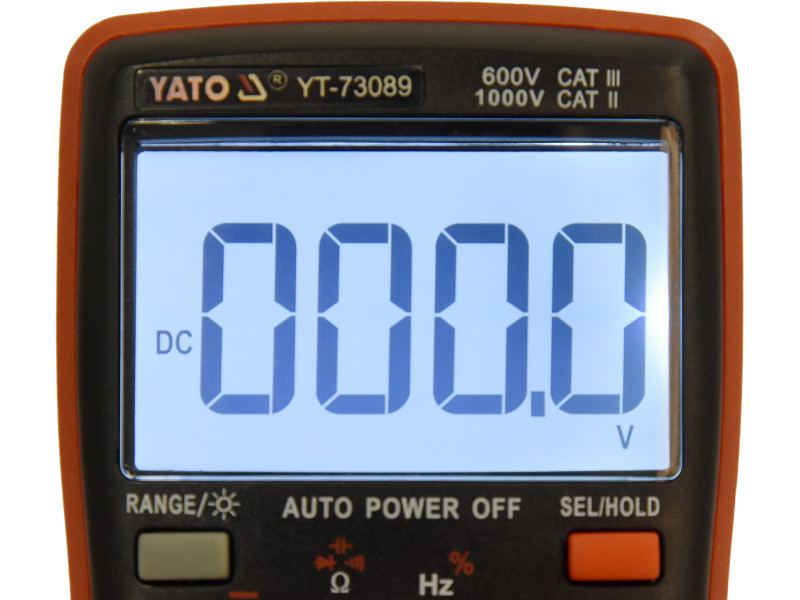

• LCD kijelző, maximálisan megjelenített eredmény: 9999
• a képernyő háttérvilágítása
• hangjelzés az áramkör folytonosságának tesztjénél 50 Ω alatti ellenállás esetén
• lehetőség a dióda tesztelésének és az áramkör folytonosságának tesztelésének külön bekapcsolására
• a csomagban 14,5 cm hosszú mérőszondák találhatók
• kábelhossz szondákkal együtt: 97 cm
• kábel átmérője szigeteléssel együtt: 3,5 mm
• túlterhelés ellen védett kivitel
• ABS műanyag ház
• a mérőműszer automatikus kikapcsolása 15 perc inaktivitás után
• lehetőség az automatikus kikapcsolási mód letiltására
• alacsony akkumulátor töltöttségjelző
• tápellátás: két 1,5 V-os (AAA) elem
