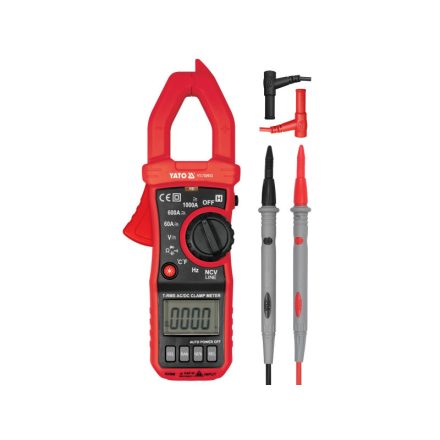

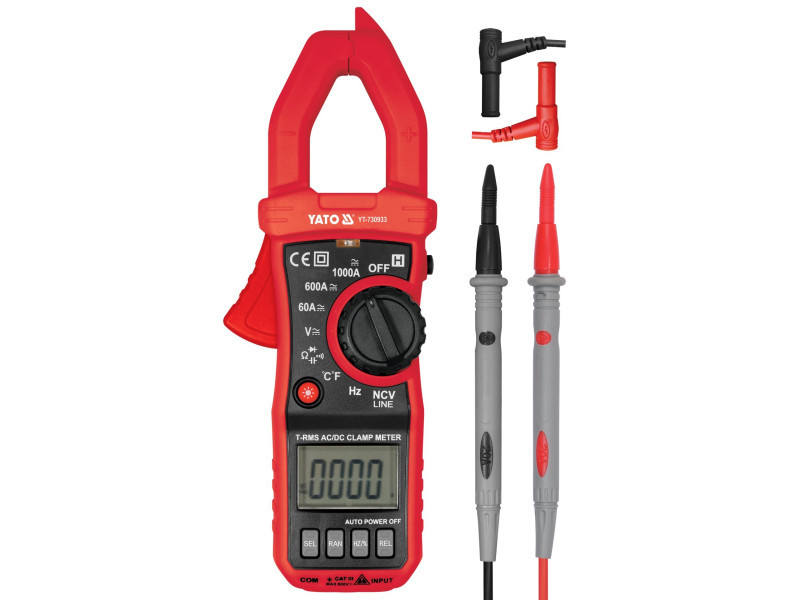

YATO Clește cu citire digitală

Univerzális csipeszmérő TRUE RMS funkcióval, automatikus és kézi tartományváltással. Lehetővé teszi az alap- és haladó szintű elektromos mennyiségek mérését. A csipeszekkel, mind a DC, mind az AC áramot lehet mérni a tartományban 10 mA-tól 1000 A-ig. A mérés az áramkör megszakítása vagy a tápfeszültségtől való leválasztása nélkül történik. A mérő sokkal nagyobb áramot képes mérni, mint a hagyományos elektromos mérők. A próbavezetékek szilikon szigeteléssel rendelkeznek, amely rugalmas és ellenáll a magas hőmérsékleteknek.

Alapmérések:

• váltófeszültség-mérés: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• egyenfeszültség-mérés: D.C. 0-1000 V
• váltóáram-mérés: A.C. 0-1000 A, TRUE RMS (40-1000 Hz)
• egyenáram-mérés: D.C. 0-1000 A
• ellenállás-mérés: 0–60 MΩ
• dióda teszt: _IF 2 mA,_UR 3.2 V
• áramkör folytonosságának tesztelése: 0-50 Ω

További mérések:

• kondenzátor-mérés: 0-100 mF
• frekvenciamérés: 0-10 Mhz
• hőmérséklet-mérés: -30°C-tól 1000°C-ig
• nem kontakt váltófeszültség-érzékelés: NCV
• beáramlási áram mérés
• fázis jelenlétének mérés (mintavételi funkció)

Mérési pontosság:

Példa az AC árammérés pontosságának meghatározására. Számítások a mérési eredményhez: 30 A

• a YT-730933 mérő mérési pontossága ebben a tartományban: ±(2.5%+10), felbontás 0.01 A
• mérési hiba számításának képlete: (mérési eredmény x 2%) + 30 x felbontás
• számítások: (30 x 2.5%) + 10 x 0.01 = 0.75 + 0.1 = 0.85 A

Tényleges eredmény a mérési hiba figyelembevételével a 30 A jelzéshez = 30 ± 0.85 A.

• eredmény a mérési hiba figyelembevételével a váltófeszültség-mérés jelzéséhez: 235 V = 235 ± 2.85 V
• az eredmény a mérési hiba figyelembevételével az egyenfeszültség-mérés jelzéséhez: 12 V = 12 ± 0.146 V

Egy táblázat a felbontásról és a pontosságról adott méréshez megtalálható a kezelési útmutatóban.

Beépített funkciók:

• TRUE RMS - egy ilyen funkcióval rendelkező mérő megjeleníti a váltófeszültség vagy a váltóáram valós effektív értékét. Az átlagoló mérőkkel ellentétben a TRUE RMS-es készülékek nem csak a szinuszhullámú alakra adnak helyes értéket, hanem a szinuszhullámok torzított, például magasabb harmonikusok, vagy négyzet vagy háromszög hullámformájára is. Egy must-have funkció ott, ahol kapcsolóüzemű tápegységek, motor inverter meghajtások, HVAC telepítések, stb. jelennek meg egy áramkörben.
• NCV - nem kontakt váltófeszültség-érzékelés induktív módszerrel. A mérő érzékeli a feszültség jelenlétét egy szigetelt vezetékben és jelzi is a fázisvezetéket.
• LINE - kontakt váltófeszültség-érzékelés, mint egy hagyományos mintavétel. Amikor a mérőszonda be van illesztve a foglalat nyílásba, ha jelen van a fázis, négy kötőjel jelenik meg a kijelzőn, a jelző LED világít és szakaszos csipogás hallható.
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mérünk egy manuális tartománybeállítású mérővel egy tárcsa segítségével, a méréseket szekvenciálisan kell elvégezni a legnagyobb tartománytól a legpontosabbig. Ellenkező esetben kockáztatjuk a készülék megrongálását. Egy AUTO funkcióval rendelkező multimeterrel viszont csak egy mérést kell elvégezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérő alapértelmezés szerint AUTO módban indul.
• RAN - a mérési tartomány kézi megváltoztatása
• DATA HOLD - a jelenleg mért érték megtartása a kijelzőn
• INR - a beáramlási áram mérésének módja a mérőcsipeszek segítségével. A mérő megméri a beáramlási áramot 80 ms után, miután a készülék elindult.

Egyéb információ:

• LCD kijelző, maximálisan megjelenített eredmény: 6000.
• a kijelző és a csipeszek területének megvilágítása
• akusztikus jelzés a folytonosság tesztjénél, ha az ellenállás 50Ω alatt van
• a csipeszek kinyílnak 25 mm-ig
• 14 cm hosszú mérőszondák
• kábelhossz a szondákkal együtt: 103 cm
• kábel átmérője szigeteléssel együtt: 3,6 mm
• tartozék huzat
• túlterhelés ellen védelmet nyújtó kialakítás
• a mérő automatikus kikapcsolása 15 perc inaktivitás után
• lehetőség az automatikus kikapcsolási mód kikapcsolására
• alacsony akkumulátor töltöttség jelző
• tápellátás: három 1,5 V-os (AAA) elem

Figyelem!

Árammérést csipeszmérőkkel csak egyetlen vezetőn, egyetlen dróton végeznek. A csipeszek többvezetékes kábelre történő rögzítése egyetlen vezető izolálása nélkül helytelen eredményt vagy nulla áramáramlást mutat.
