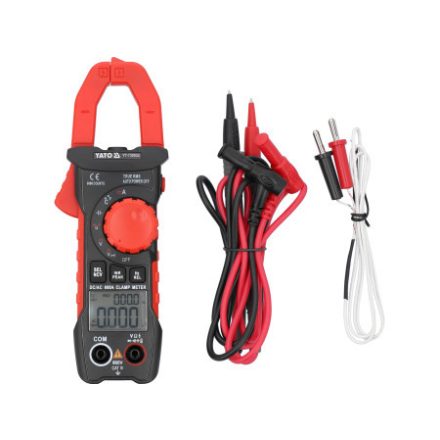

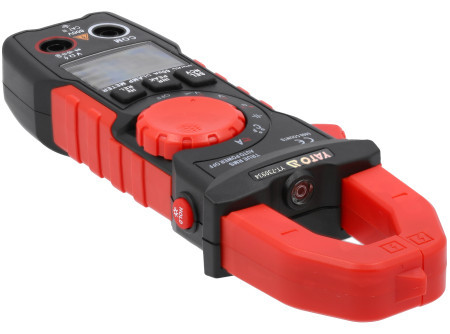

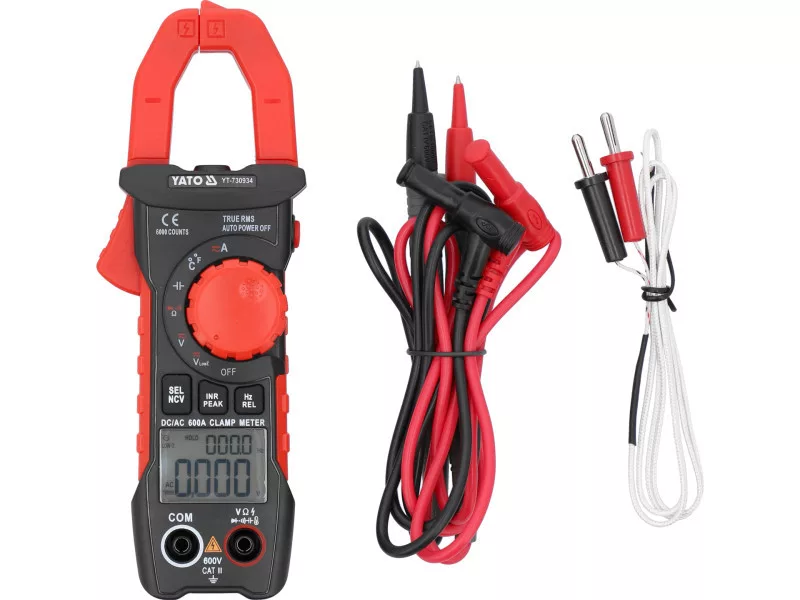

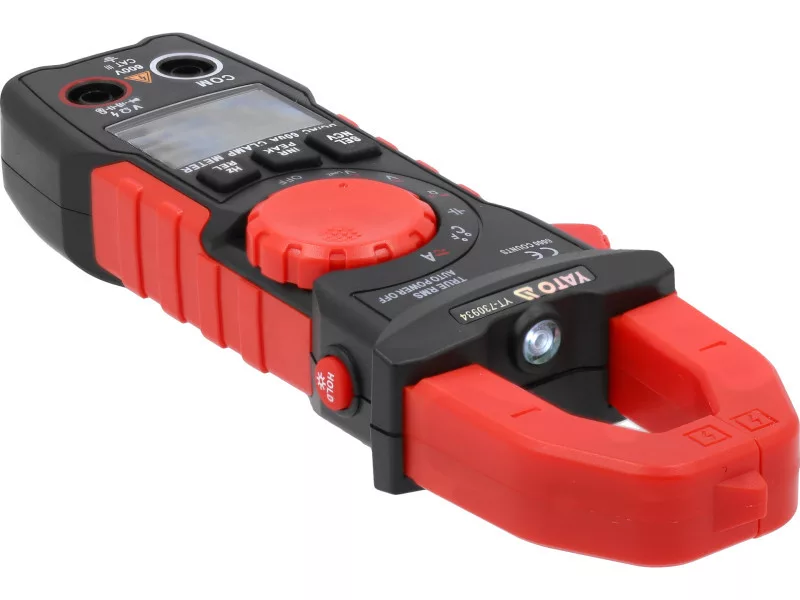

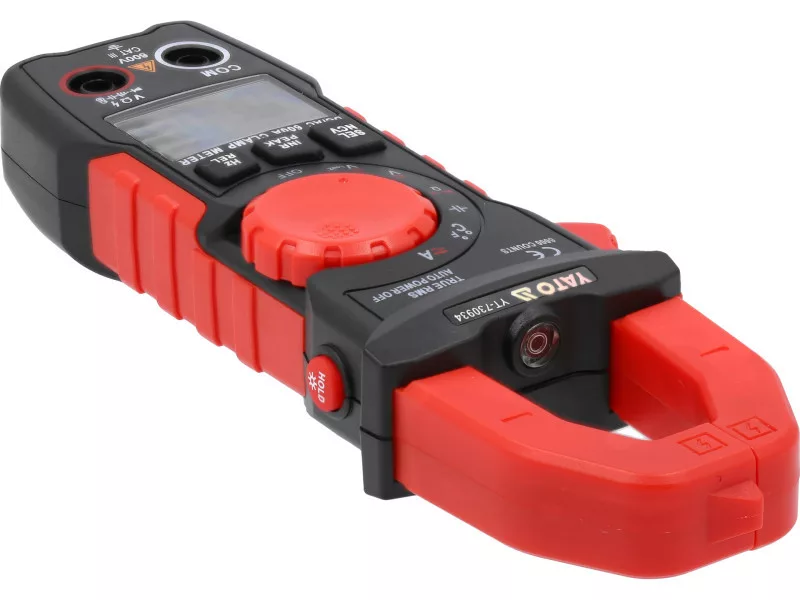

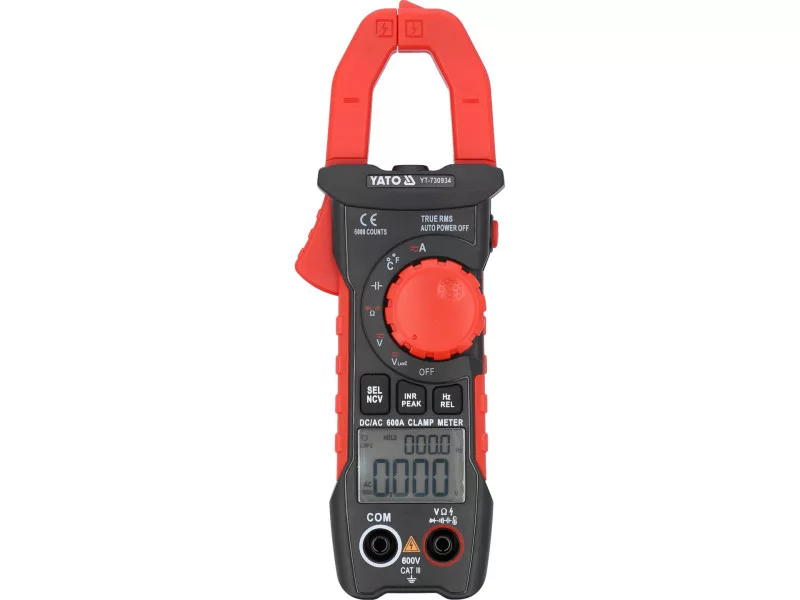

YATO Clește ampermetru digital 600 A

Az univerzális mérőcsipesz automatikus tartománnyal minden méréshez lehetővé teszi az elektromos mennyiségek alap- és bővített méréseit. A mérő készülék mérőcsipeszekkel van felszerelve, amelyek lehetővé teszik a DC és az AC áram mérését egyetlen vezetéken a beépített HALL érzékelőn keresztül. A mérés anélkül zajlik, hogy a kört szétkapnánk vagy leválasztanánk a tápfeszültségről, és lehetővé teszi a hagyományos elektromos mérőkkel mérhetőnél sokkal nagyobb áram mérését. A mérőpróbák vezetékeinek szilikon szigetelése rugalmas és ellenáll a magas hőmérsékleteknek.

Megjegyzés: A DC áram mérésére képes mérők, beleértve a YT-730934-es típust is, egy Hall érzékelőt használnak, amely méri a mágneses tér erősségét. A Földön természetesen előforduló mágneses mező miatt a DC intenzitásmérő olvasatai nem nulla értékűek. Minden alkalommal, amikor DC intenzitást mér, hozza a mérőt a vizsgált vezeték közelébe, nullázza le a REL gombbal, majd csatlakoztassa a mérőt a vizsgált vezetékre és olvassa le az eredményt.

Alapmérések:

• AC feszültségmérés: A.C. 0-600 V, TRUE RMS (40-1000Hz)
• DC feszültségmérés: D.C. 0-600 V
• váltakozó áram mérés: A.C. 0-600 A, TRUE RMS (40-1000Hz)
• DC árammérés: D.C. 0-600 A
• ellenállásmérés: 0-60 MΩ
• dióda teszt:_IF 1.5 mA,_UR 3 V
• áramkör folytonossági teszt: 0-50 Ω

További mérések:

• A.C. és D.C. feszültségmérés alacsony impedanciás módban: 0-600 V
• kondenzátor mérés: 0-60 mF
• frekvenciamérés: 0-300 kHz
• hőmérsékletmérés: -30-tól 1000 °C-ig
• nem kontakt AC feszültség érzékelés: NCV

A mérések pontossága:

Példa az AC árammérés pontosságának meghatározására. Számítás a mérési eredményhez: 30 A

• A YT-730934 mérő pontossága ezen a tartományon : ±(2.0%+30), felbontás 0.01 A
• mérési hiba számítási képlete: (mérési eredmény x 2%) + 30 x felbontás
• számítás: (30 x 2%) + 30 x 0.01 = 0.6 + 0.3 = 0.90 A

Tényleges eredmény a mérési hiba figyelembevételével a 30 A jelzésre = 30 ± 0.90 A.

• Eredmény a mérési hiba figyelembevételével az AC feszültségmérés jelzésére: 235 V = 235 ± 2.65 V
• eredmény a mérési hiba figyelembevételével a DC feszültségmérés jelzésére: 12 V = 12 ± 0.09 V

A felbontásról és a mérés pontosságáról szóló táblázatot a felhasználói kézikönyvben találja.

Beépített funkciók:

• TRUE RMS - egy ilyen funkcióval ellátott mérő az AC feszültség/áram valódi effektív értékét jeleníti meg. A középértéket mérő eszközökkel ellentétben a valódi effektív értéket mérő eszközök nem csak a szinusz hullámformák esetén, hanem a torzított szinusz hullámformák esetén is helyes értéket mutatnak, például a magasabb harmonikusok, vagy a négyszög vagy háromszög hullámformák esetén. Egy nélkülözhetetlen funkció, ahol impulzus tápegységek, motor inverter meghajtók, HVAC telepítések, stb. jelennek meg egy áramkörben.
• _VlowZ - AC és DC feszültségmérés alacsony impedanciás módban. A köznyelvben szellemfeszültségnek nevezett jelenség megnehezítheti a táphálózatok diagnosztizálását, például ipari épületekben. Ez azt jelenti, hogy a feszültség megjelenik egy csatlakoztatlan vezetéken, amelyben a feszültség az áramkörből a vele azonos csatornán keresztül be van indukálva. A LowZ funkció 10-szer csökkenti a mérő mérőaljzatainak impedanciáját a standard mérési móddal összehasonlítva, ekkor a feszültséget mintázó mérő kissé nagyobb áramot húz és így lemeríti a vezetékben felgyülemlett töltést. Ennek eredménye a szellemfeszültség nélküli feszültségmérés.
• NCV - nem kontakt AC feszültség érzékelés induktív módszerrel. A mérő érzékeli a feszültség jelenlétét egy szigetelt vezetékben, jelezheti a fázisvezetéket is
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy manuális tartománybeállítással rendelkező mérővel a gomb segítségével, a méréseket sorban végezze a legnagyobb tartománytól a legpontosabb eredményt adó tartományig - különben kockáztatja a készülék meghibásodását. Másrészt, egy AUTO funkcióval rendelkező multiméter esetében csak egy mérést kell elvégeznie, és a mérő automatikusan megtalálja az optimális tartományt. A mérő alapértelmezés szerint AUTO módban indul
• DATA HOLD - a jelenleg mért érték megőrzése a kijelzőn
• PEAK HOLD - a mérőpróbák által mért legmagasabb érték megőrzése a kijelzőn
• INRUSH áram - bekapcsolási áram mérés a mérőpróbák segítségével. A mérő a készülék bekapcsolása után 100 ms-en belül méri meg az áramot
• REL - relatív érték funkció. Lehetővé teszi a mérő olvasatának nullázását. Szükséges a DC áram mérési módjában. A Hall érzékelő méri a környezeti elektromágneses tér értékét és megjeleníti az eredményt a kijelzőn. A DC áram mérését megelőzően hozza a mérőt a vizsgált vezeték közelébe, nullázza le, majd tegye a csipeszeket a vizsgált vezetékre. Ez olyan eredményt ad, amelyet nem zavar a környezeti elektromágneses tér értékei

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 6000
• a képernyő és a csipeszek mérőterületének háttérvilágítása
• hangjelzés az áramkör folytonossági tesztjében, ha az ellenállás 50Ω alatt van
• lehetőség a dióda és áramkör folytonossági tesztjeinek külön-külön engedélyezésére
• a csipeszek 25 mm-ig nyílnak és egyetlen vezeték mérését teszik lehetővé, amelynek maximális átmérője 25 mm
• 14,5 cm hosszú mérőpróbák
• kábelhossz a próbákkal együtt: 97 cm
• kábelátmérő szigeteléssel együtt: 3,5 mm

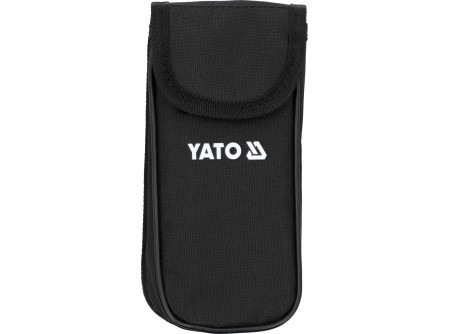

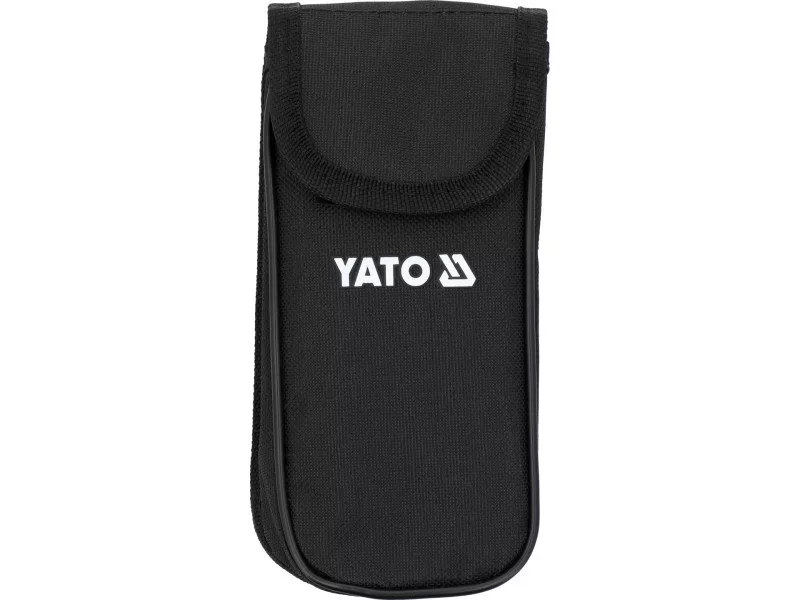

• a készlet tartalmaz egy hordtáskát
• túlterhelés ellen védett szerkezet
• a mérő automatikus kikapcsolása 15 perc tétlenség után
• lehetőség az automatikus kikapcsolási mód letiltására
• alacsony akkumulátortöltöttség jelző
• tápellátás: két 1,5V-os (AAA) elem

Figyelem!

Az árammérés csipeszmérőkkel csak egyetlen vezetéken, egyedülálló kábeln történik. A csipeszek többszálú kábelre történő rögzítése egyetlen vezető elszigetelése nélkül hibás eredményt vagy nulla áramáramlást mutat.
