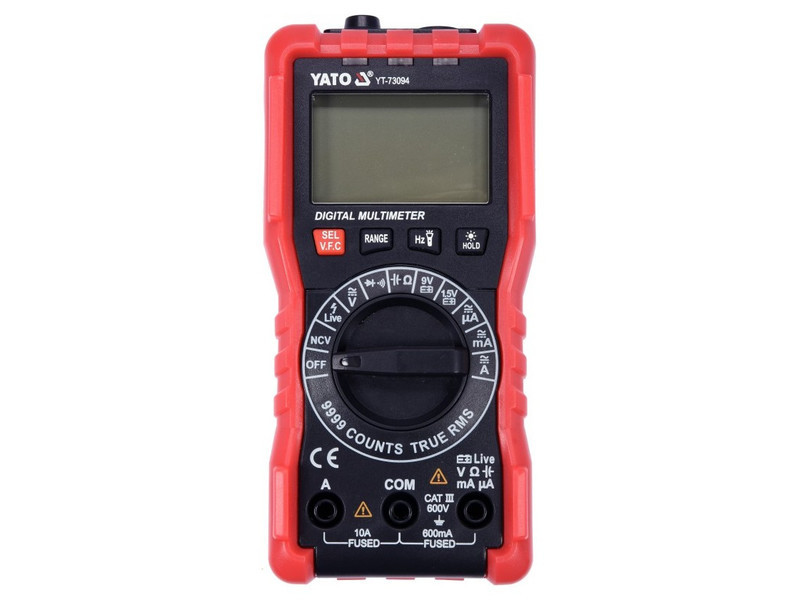

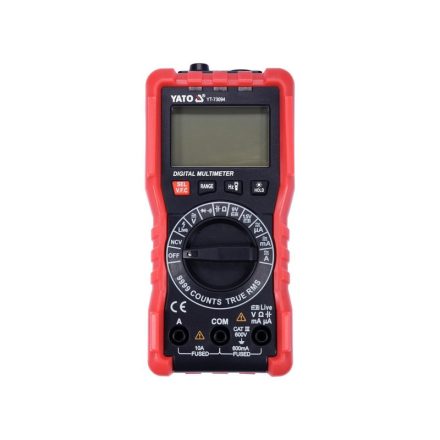

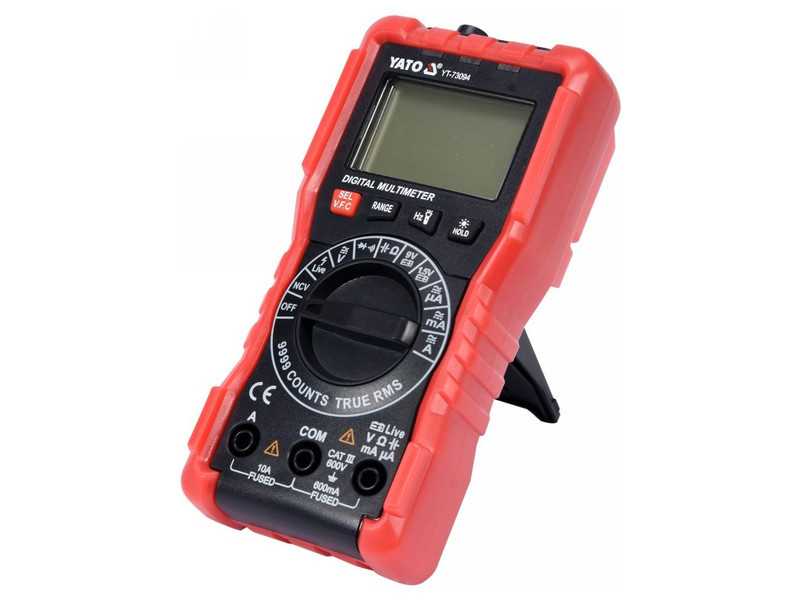

Multimetru digital YATO

A YT-73094 univerzális mérő TRUE RMS funkcióval és automatikus tartománnyal minden méréshez lehetővé teszi az alap- és speciális villamos mérések elvégzését. További hasznos opció az érintkezés nélküli váltófeszültség érzékelése, valamint a fázisvezeték érzékelése az szigetelésen keresztül. A 1,5V és 9V-os akkumulátorteszt segítségével terhelés alatt ellenőrizhetjük az akkumulátor feszültségét, ez segít annak állapotának felmérésében és kizárni vagy megerősíteni a cserének szükségességét.

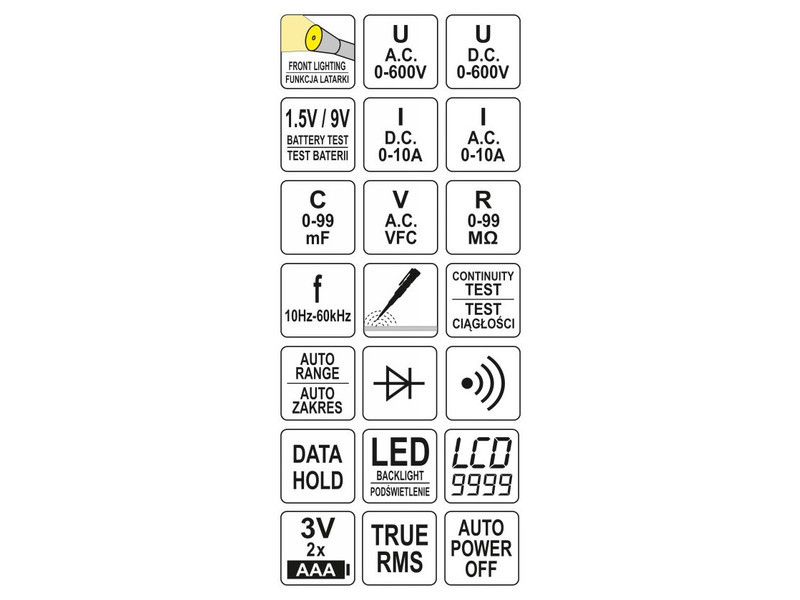

Alapmérések:

• Váltófeszültség-mérés: A.C. 0-600 V, TRUE RMS + V.F.C.
• Egyenfeszültség-mérés: D.C. 0-600 V
• váltóáram-mérés: A.C. 0-10 A, TRUE RMS + V.F.C.
• Egyenáram-mérés: D.C. 0-10 A
• ellenállásmérés: 0-9,999 MΩ
• dióda-teszt: IF 1 mA, UR 3.3 V
• áramkör folytonossági teszt: 0-30 Ω

További mérések:

• kondenzátor-mérés: 0-99.99 mF
• frekvenciamérés: 0-60 khz
• érintkezés nélküli váltófeszültség-érzékelés: NCV
• 1.5 V-os akkumulátor teszt, körülbelül 30 Ω terhelési ellenállással
• 9 V-os akkumulátor teszt, körülbelül 300 Ω terhelési ellenállással

Mérési pontosságok:

Példa a pontosság meghatározására váltófeszültség-mérés esetén. Számítás a mérési eredményre: 235 V

• A YT-73094 mérő pontossága ebben a tartományban: ±(1.2% + 3), felbontás 0.1 V
• mérési hiba számításának képlete: (mérési eredmény x 1.2%) + 3 x felbontás
• számítás: (235 x 1.2%) + 3 x 0.1 = 2.82 + 0.3 = 3.12 V

Tényleges eredmény a mérési hiba figyelembevételével a 235 V jelzésre = 235 ± 3.12 V

• Eredmény a mérési hiba figyelembevételével az egyenfeszültség-mérés jelzésére: 12 V = 12 ± 0.114 V
• eredmény a mérési hiba figyelembevételével a váltóáram-mérés jelzésére: 8 A = 8 ± 0.15 A

A felbontás és a pontosság táblázatát a felhasználói kézikönyvben találja.

Beépített funkciók:

• TRUE RMS - egy ezzel a funkcióval rendelkező mérő a váltófeszültség/áram valódi effektív értékét jeleníti meg. Az átlagos mérőkkel ellentétben, a valódi effektív értékkel rendelkező eszközök nem csak a szinuszos hullámformák, hanem a torzított szinuszos hullámformák, például a magasabb harmonikusok, vagy a négyszög vagy háromszög hullámformák helyes értékét is megjelenítik. Egy kötelező funkció, ahol váltakozó áramú tápegységek, motorinverter-meghajtók, HVAC rendszerek, stb. jelennek meg az áramkörben.
• NCV - érintkezés nélküli váltófeszültség-érzékelés induktív módszerrel. A mérő érzékeli a feszültség jelenlétét egy szigetelt vezetékben, és jelzi a fázisvezetéket is
• V.F.C. - aluláteresztő szűrő. A funkció például az elektromos motorvezérlő kimeneti feszültségének mérésénél hasznos, amely a frekvencia és a feszültség változtatásával szabályozza a motor sebességét (VFD vezérlők). Amikor a funkció aktiválódik, a mérő kiszűri a nagyfrekvenciás zavarokat, például egy PWM jelből, és csak az alacsony frekvenciát hagyja. Így a szűrő lehetővé teszi a motorba áramló feszültség/áram valódi effektív értékének pontos mérését
• 1,5- és 9 V-os akkumulátorok tesztelése - a mérő a teszt során kis mennyiségű áramot vesz fel az akkumulátorból, így 100%-os információt kapunk arról, hogy az energiaforrás képes lesz-e tápellátást biztosítani az eszközünknek. A teljes információért érdemes először az egyenfeszültséget mérni, majd az eredményt összehasonlítani az akkumulátortesztből származó értékkel. Túl nagy esés vagy alacsony feszültség egyértelmű jelzés arra, hogy az energiaforrást ki kell cserélni
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mér egy manuális tartománnyal rendelkező mérővel a forgótárcsa segítségével, a méréseket sorban végezze el a legnagyobb tartománytól kezdve a legpontosabb eredményt adó tartományig - különben kockáztatja a készülék meghibásodását. Ezzel szemben egy AUTO funkcióval rendelkező multiméter esetében csak egy mérést kell végezni, és a mérő automatikusan megtalálja az optimális tartományt. A mérő alapértelmezés szerint AUTO módban indul
• RANGE - a mérési tartomány kézi megváltoztatása. Hasznos funkció, ha sok azonos értékű komponenst ellenőriz, például egy sorozat ellenállást. A tartomány kézi beállítása jelentősen lerövidíti az ilyen mérések idejét
• SEL - a mérési mód megváltoztatása, például AC-ről DC feszültségmérésre
• DATA HOLD - a jelenleg mért érték megtartása a kijelzőn

További információk:

• LCD kijelző, maximálisan megjelenített eredmény: 9999
• a képernyő háttérvilágítása és zseblámpa funkció
• hangjelzés az áramkör folytonossági tesztnél, ha az ellenállás 30 Ω alatt van
• automatikus váltás a dióda tesztről a folytonossági tesztre, ha az áramkör ellenállása 50 Ω alatt van (nem lehet csak dióda tesztre állítani a mérőt)

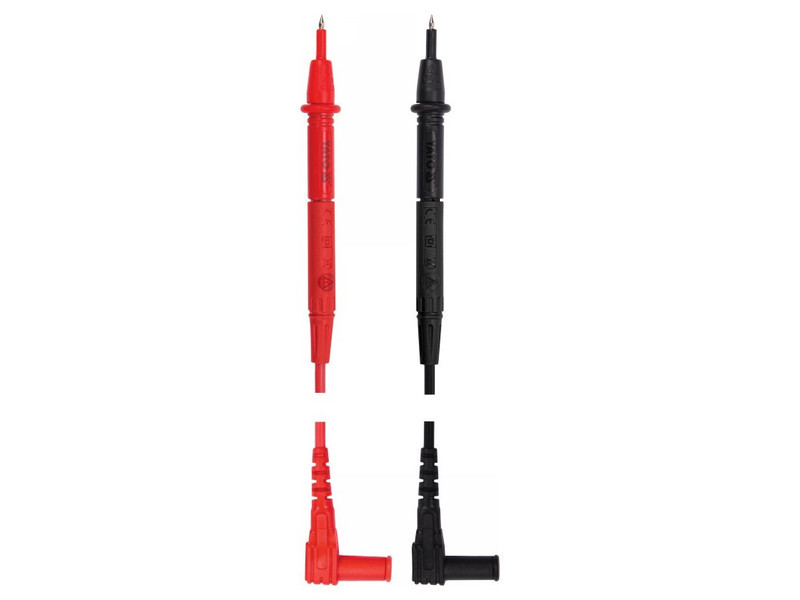

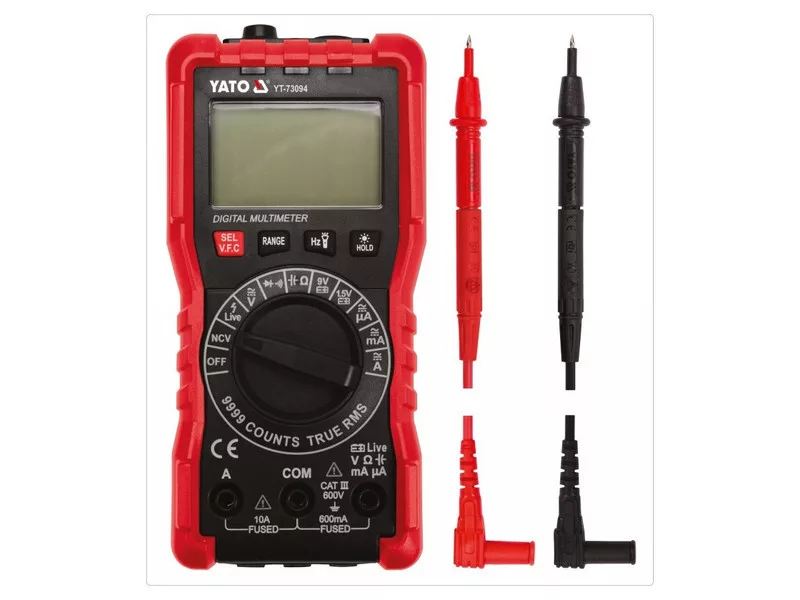

• mérőszondák tartozék
• túlterhelés elleni védelemmel ellátott konstrukció
• ABS műanyag ház + úgynevezett tok, azaz gumi bevonat a mérő mechanikai sérülések elleni védelmére
• a mérő automatikus kikapcsolása
• alacsony akkumulátor töltöttségi szintjelző
• tápegység: két 1,5 V-os (AAA) elem
