Multimetru digital YATO

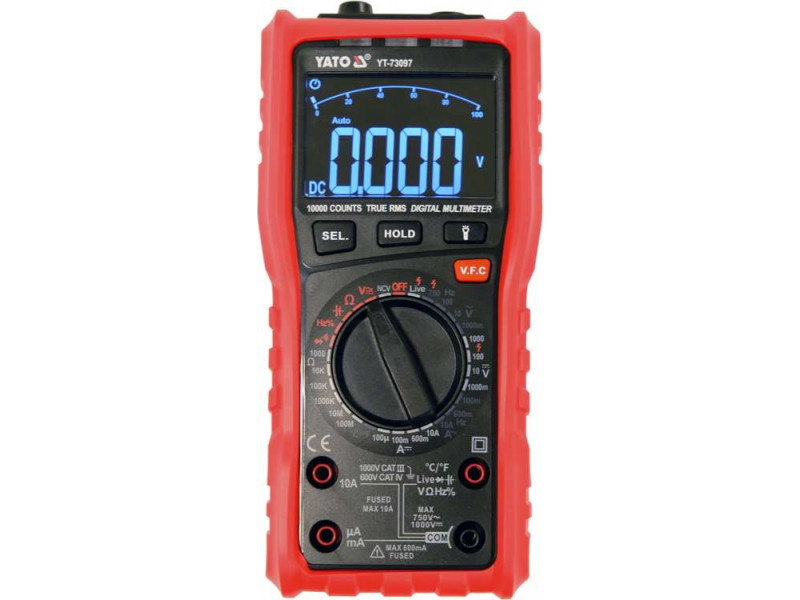

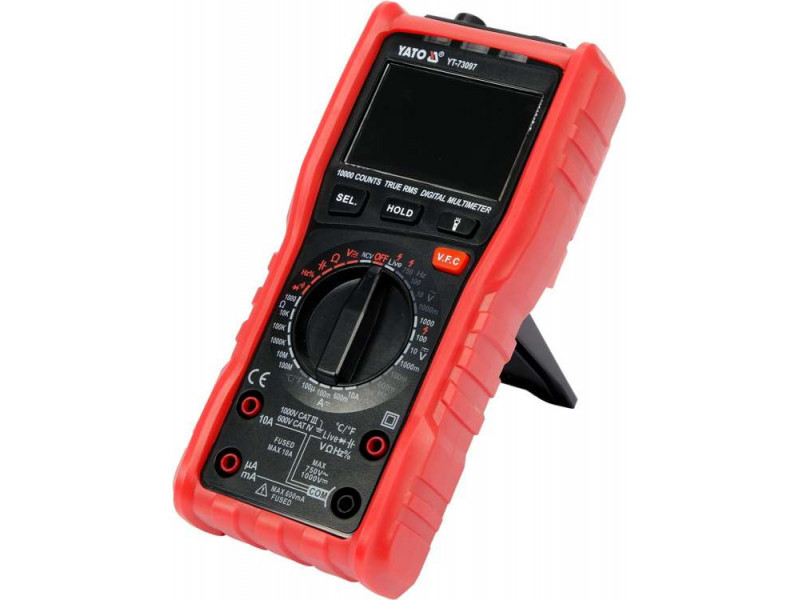

Univerzális mérőműszer YT-73097 egyedi kialakítással, TRUE RMS funkcióval, automatikus és manuális mérési tartományválasztással. Lehetőséget biztosít alapvető és haladó szintű elektromos mennyiségek mérésére. Nagy, multifunkciós LCD kijelző bizonyos mérési módokban egyszerre két érték megjelenítését teszi lehetővé, például feszültség és frekvencia egy hálózati aljzatból. A burkolat piros gumiborítást kapott, amelynek dedikált helyei vannak a mérőszondák számára, így a mérőműszer nem csúszik könnyen ki a kezünkből, és minimalizálja a leesés közbeni sérülés kockázatát. A modern nyáktervezés és speciális szoftver nemcsak a mérések gyorsaságát, pontosságát és ismételhetőségét jelenti, hanem a biztonság magasabb szintjét is, amit a CAT IV tanúsítvány megszerzése is bizonyít 600V-ig.

ALAPMÉRÉSEK

• Váltakozó feszültség mérés: A.C. 0-750V, TRUE RMS + V.F.C.
• egyenfeszültség mérés: D.C. 0-1000V
• váltakozó áram mérés: A.C. 0-10A, TRUE RMS
• egyenáram mérés: D.C. 0-10A
• ellenállás mérés: 0-99.99MΩ
• diódateszte: I_F 1mA, U_R 3.2V
• áramkör folytonosságának tesztje: 0-30Ω

További mérések

• kondenzátor kapacitásának mérése: 0-99.99mF
• frekvencia mérés: 0-9.999Mhz
• töltési tényező mérés: 1-99%
• hőmérséklet mérés: -20-tól 1000°C-ig
• érintkezés nélküli AC feszültség érzékelés: NCV

A mérés pontossága

Példa az AC feszültségmérés pontosságának meghatározására. Számítás a mérési eredményre: 235V

• A YT-73097 mérőműszer mérési pontossága ebben a tartományban: ±(1.0% + 5), felbontás 0.1V
• mérési hiba számításának képlete: (mérési eredmény x 1.0%) + 5 x felbontás
• számítások: (235 x 1.0%) + 5 x 0.1 = 2.35 + 0.5 = 2.85V

Valós eredmény a mérési hiba figyelembevételével a 235V jelzéshez = 235 ± 2.85V

• Eredmény a mérési hiba figyelembevételével az egyenfeszültség mérési jelzéshez: 12V = 12 ± 0.09V
• eredmény a mérési hiba figyelembevételével az AC áram mérési jelzéshez: 8A = 8 ± 0.15A

A felbontással és pontossággal rendelkező táblázatot a használati útmutatóban találja.

BEÉPÍTETT FUNKCIÓK

• TRUE RMS - egy ilyen funkciós mérőműszer kiszámítja az AC feszültség és áram valós effektív értékét mind szinuszos, mind nem szinuszos hullámformák esetén. A készülék először mér a szinusz hullám valós értékét több intervallumban → ezután a mérési eredményeket négyzetre emeli → összeadja → kiszámítja az átlagot → és végül négyzetgyököt von az átlagos eredményből. A mérési eredmény az AC feszültség/feszültség valós effektív értéke még torzult szinusz hullám vagy négyszögletes hullámforma esetén is

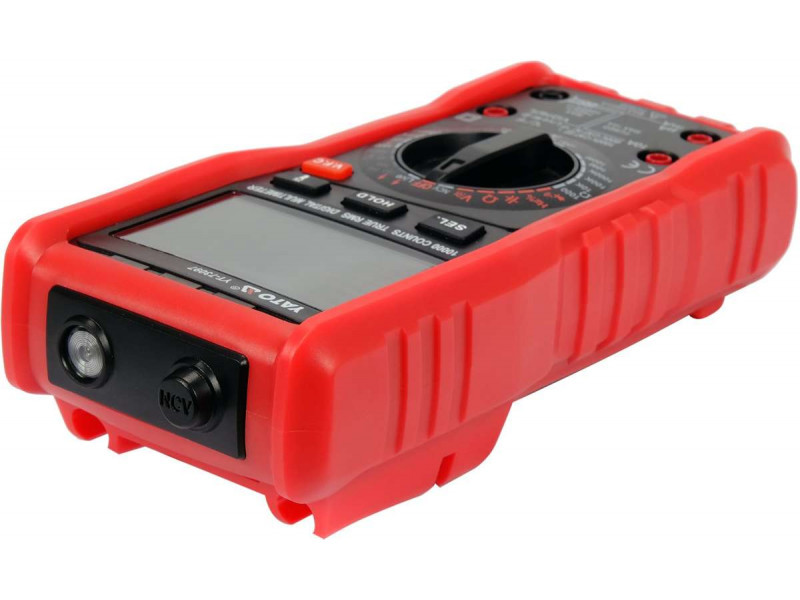

• NCV - érintkezés nélküli AC feszültség érzékelés induktív módszerrel. A mérőműszer a készülék előlapján lévő NCV érzékelő segítségével érzékeli a feszültség jelenlétét egy szigetelt vezetékben
• LIVE - fázis jelenlétének tesztelése az egyik mérőszonda segítségével. Lehetővé teszi, hogy ellenőrizzük, melyik elektromos aljzat lyukban van fázis. Helyezze a mérőszondát a lyukba, ha fázist érzékel, a kijelzőn megjelenik a LIVE felirat
• V.F.C. - aluláteresztő szűrő. A funkció hasznos lehet például egy olyan elektromotor-vezérlő kimenő feszültségének mérésénél, amely a motor sebességének szabályozására frekvencia- és feszültségváltozást használ (VFD vezérlők). Amikor a funkció aktív, a mérőműszer kiszűri a magas frekvenciájú zavarokat, például egy PWM jelből, és csak az alacsony frekvenciát hagyja meg. Így a szűrő lehetővé teszi a motorba áramló feszültség/áram valós effektív értékének pontos mérését
• AUTO - a mérési tartomány automatikus beállítása. Ha ismeretlen értékeket mérünk egy manuális tartománybeállítással rendelkező mérőműszerrel a forgótárcsa segítségével, sorban végezzük el a méréseket a legnagyobb tartománytól kezdve a legpontosabb eredményt adó tartományig - egyébként kockázatot vállalunk a készülék megrongálásával. Másrészt, ha AUTO funkciós multiméterrel dolgozunk, csak egyetlen mérést kell végeznünk, és a mérőműszer automatikusan megtalálja az optimális tartományt. Az YT-73097 mérőműszer egyedi kialakítású, mert az automatikus mérések melletti módokon kívül lehetőséget kínál alapvető elektromos mennyiségek mérésére is a forgótárcsával manuálisan beállított tartományokon, így ötvözi mindkét megoldás előnyeit. Ha ismeri a mérés hozzávetőleges értékét és beállítja a megfelelő tartományt, akkor előnyt élvez a mérés gyorsaságában
• SEL - mérési mód változtatása, például AC-ről DC feszültségre
• SEL - mérési mód változtatása, például AC-ről DC feszültségre
AC-ről DC feszültségmérésre
• HOLD - a jelenleg mért érték megőrzése a kijelzőn
• LATCH - A készülék előlapján található dióda világítja meg a munkahelyet, amelyet ezzel a gombbal kapcsolhat be és ki

További információk

• LCD kijelző, maximálisan megjelenített eredmény: 9999
• hang- és fényjelzés az áramkör folytonossági tesztjénél 30Ω alatti ellenállás esetén
• automatikus mód a diódák és az áramkör folytonosságának teszteléséhez, ebben a beállításban a mérőműszer magától érzékeli, hogy diódával vagy alacsony ellenállású áramkörrel van-e dolga
• hang- és fényjelzés az áramkör folytonossági tesztjénél 30Ω alatti ellenállás esetén
• automatikus mód a diódák és az áramkör folytonosságának teszteléséhez, ebben a beállításban a mérőműszer magától érzékeli, hogy diódával vagy alacsony ellenállású áramkörrel van-e dolga
• hang- és fényjelzés az áramkör folytonossági tesztnél. /li>
• lehetőség a diódák és az áramkör folytonosságának külön bekapcsolására a SEL gomb segítségével, ha a folytonossági tesztre állítjuk, a csipogó azonnal megszólal

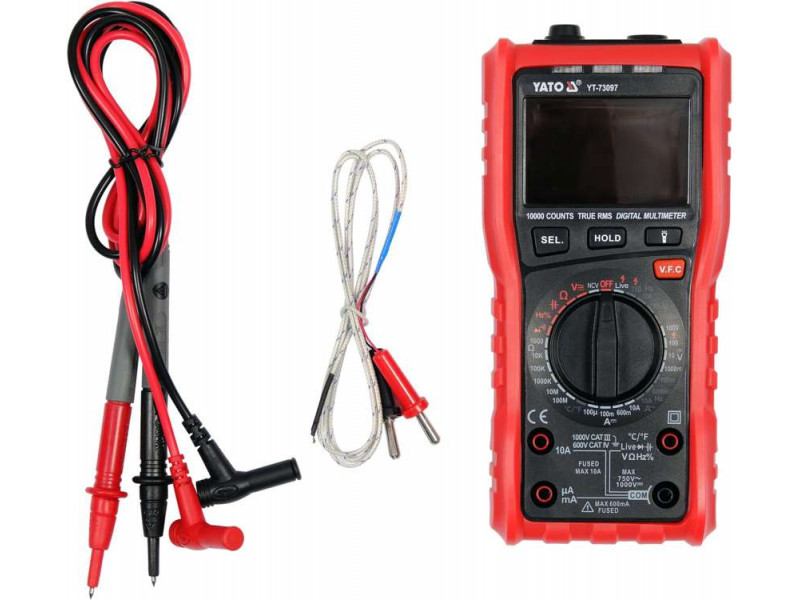

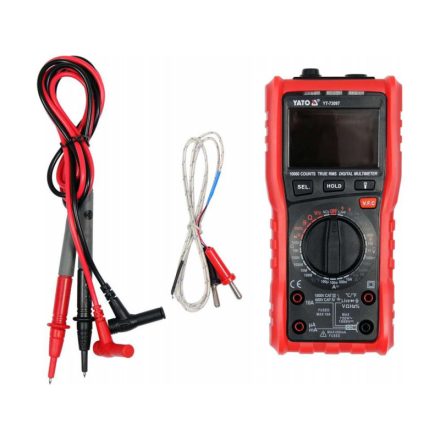

• a készletben 15 cm hosszúságú mérőszondák
• kábel hossza beleértve a szondákat: 110 cm
• kábel átmérője beleértve a szigetelést: 3.5 mm
• túlterhelés és védelemmel ellátott konstrukció mind áram-, mind feszültségmérésekhez
• biztosíték kiégésének riasztása
• riasztás, ha a mérőszondát rossz aljzatba helyezzük, pl. ha a mérőműszert bekapcsolás után feszültségmérésre állítja, és a mérőszondát az árammérési aljzatba helyezi, akkor a kijelzőn megjelenik a LEAD felirat
• ABS műanyag ház
• a mérőműszer automatikus kikapcsolása 10 percnyi inaktivitás után
• alacsony akkumulátor állapotjelző
• tápellátás: két 1.5V-os (AA) elem
